1850 Controlador PID de circuito duplo, 1/4 DIN
Visão
LCD grande com personalização da cor e do logotipo do frontal plástico do painel.
Deslocamento alfanumérico do display até 25 mensagens (32 letras cada), completamente configurável em até 3 línguas.
Graças à seleção de idioma e mensagens com rolagens claras para diagnósticos, alarmes e condições do processo, o controlador fala a linguagem do usuário.
Controle
Loop duplo, 2 entradas universais configuráveis para termopares, termoresistências e entradas lineares.
Segunda entrada pode ser configurada como setpoint remoto de um loop simples.
Configuração Fácil
Manual de programação com guia de configuração, alguns parâmetros essenciais e mensagens de ajuda imediata.
Capacidade de clonar a configuração entre os controladores, mesmo com a alimentação desligada em campo, graças ao Zapper - mini configurador portátil com bateria integrada.
Configuração estendida, criação de receitas de trabalho e atualizações de firmware via software PC e GF eXpress, mesmo sem alimentar os controladores.
Devido à função de configurador inteligente, obtém a receita de parâmetros necessária respondendo a algumas perguntas simples.
Configuração local e operação com apenas quatro teclas associadas a LEDs que servem como feedback para a tecla pressionada e como guia para especificar as etapas apropriadas.
Os parâmetros iniciais podem sempre ser reinicializados, tanto a partir do teclado como através do software GF_eXpress.
Diagnóstico, manutenção preventiva e monitor de energia
Diagnósticos completos para sensor quebrado ou ligação incorretamente, resistência queimada total ou parcial, variáveis fora da faixa de medição e falhas no loop de controle.
Graças à contagem de comutação e aos SP de alarmes configuráveis, é possível programar a manutenção preventiva para substituir os atuadores desgastados.
Um contador de energia interna com alarme totaliza as variações do consumo de energia e custos para controle constante.
Blocos de funções
32 blocos de funções AND, OR, temporizador permitem criar sequências lógicas personalizadas para um controle completo e flexível da máquina.
Os recursos de hardware do controlador são explorados completamente, sem necessidade de dispositivos externos, como temporizadores e pequenos CLPs.
Existem 8 blocos de funções matemáticas para processar variáveis analógicas e adicionar / subtrair / multiplicar / dividir, calcular a média, raiz, logaritmos e funções de controle em cascata e proporção.
Tuning
Os algoritmos de sintonia avançados asseguram um controle estável e preciso mesmo com sistemas térmicos críticos ou muito rápidos, ajustando-se automaticamente quando necessário.
Função Temporizador
Três tipos de temporizadores permitem que você configure: o tempo de retardo antes de ativar o controle, tempo de espera no valor de setpoint e tempo duração dos setpoints programados.
Função Programador
Modelos com 128 passos (cada passo consistindo de uma rampa e um patamar), agrupado em até 16 programas, estão disponíveis para aplicações com perfis de setpoint.
Habilita entrada, saídas de eventos e as mensagens a serem exibidas podem ser atribuídas a cada etapa.
Programador duplo com tempos de base síncronos e assíncronos para ativar dois perfis de setpoint (mesmo separados) atribuídos aos dois loops.
Configuração on-board e configuração gráfica utilizando GF_eXpress.
Válvula Motorizada
Modelos para controle de válvulas motorizadas, com ou sem realimentação.
Sem realimentação a posição é calculada por tempo de ativação das válvulas flutuantes.
Para válvulas com potenciômetro através de entrada auxiliar, você pode controlar e exibir a posição real.
Conectividade
Modbus RTU - Conexão RS485 a 2 fios.
Características gerais
O controlador é completamente configurável via software sem acessar a eletrônica interna.
A entrada principal e os sensores de entrada auxiliares são universais e aceitam sensores tipo termopar, termo resistência e entradas lineares.
O controlador pode ser substituído a qualquer momento simplesmente removendo frontal, sem quaisquer procedimentos adicionais.
Descrição

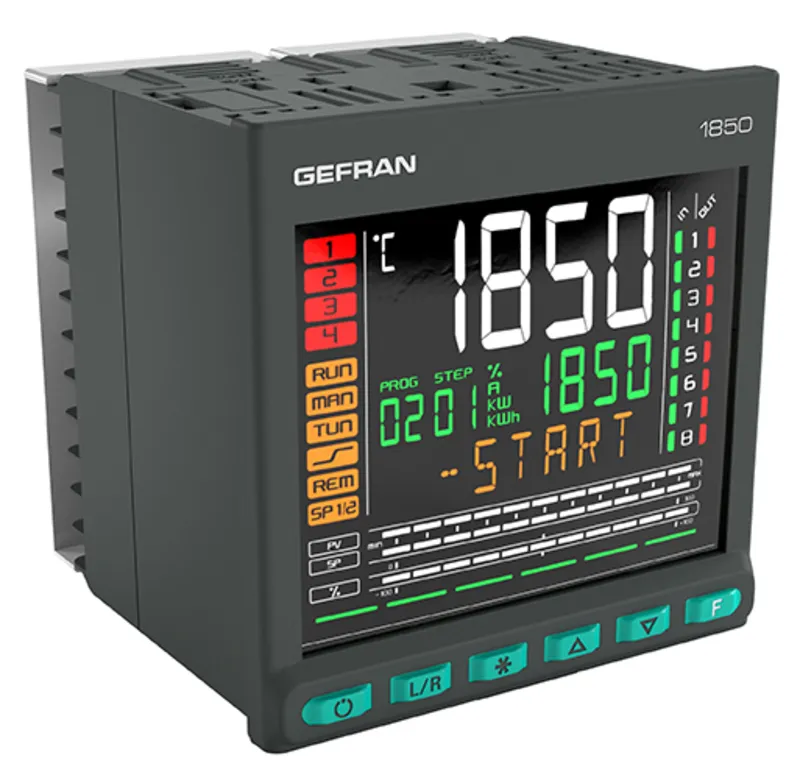

Interface do operador com display LCD grande e 3 barra gráfica configuráveis.
Diagnóstico com rolagem das mensagens configuráveis no idioma selecionado.
Configuração guiada de fácil programação, função copiar/colar mesmo desligado.
Manutenção preventiva com medidor de consumo de energia (kWh) e comutação de carga.
32 blocos de funções
8 blocos matemáticos
Temporizador, programador e controle de válvulas motorizadas
Sintonia avançada dos parâmetros de controle.
Níveis de senha diferentes
2 Entradas universais configuráveis para termopares, termoresistências, entradas lineares
2 loop de controle PID.
2 programadores de setpoint (128 passos em 16 programas)
Saídas relé, lógica e analógica isolada.
Até duas entradas TC para diagnósticos de queima de resistência
Comunicação serial RS485 em Modbus RTU
Placa removível para substituição imediata
Tempo de amostragem 60ms
