2400 Indicador rápido/Unidade de alarme

2400 Indicador rápido/Unidade de alarme - 2400
Datasheet    Manual

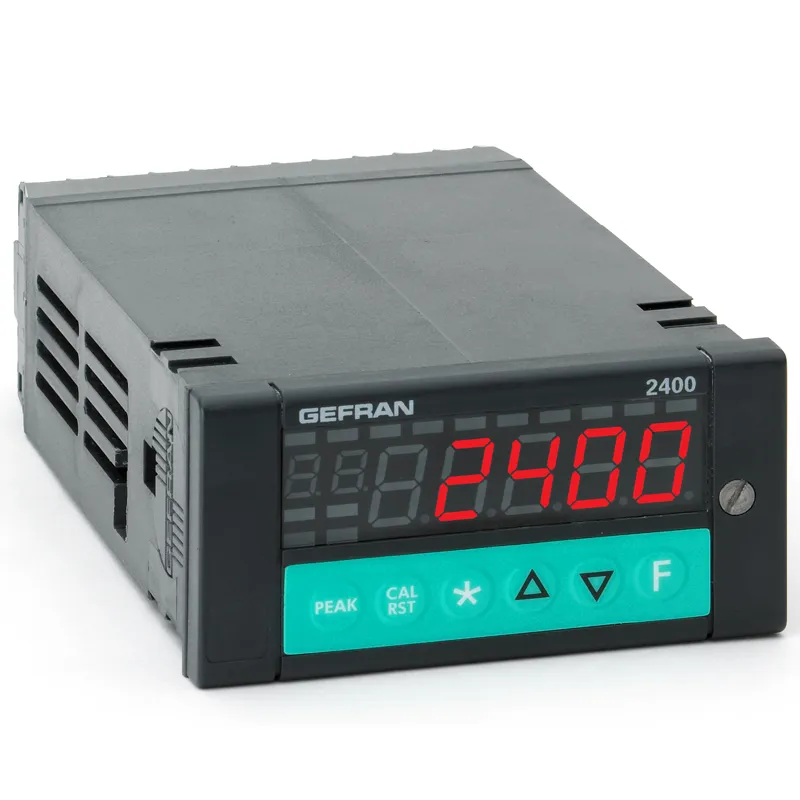

Display microprocessado rápido/unidade de alarme, formato 96 x 48 (1/8 DIN).
Construído com tecnologia (SMT) para uma interface do operador extremamente completa, com nível de proteção IP54 (IP65 na proteção frontal).
O painel frontal conta com um teclado de 6 teclas e um display LED de 5 dígitos de parâmetros e variáveis de processo.
O instrumento é adequado para a aquisição de sinais com velocidade de alta variação.

Ele conta com duas entradas analógicas para várias aplicações, incluindo medições diferenciais.

As entradas são configuráveis a partir do teclado e aceitam sinais lineares padrão (e sinais linearizados), assim como sinais a partir de sondas de pressão, células de carga, potenciômetros, TC, RTD.
Há duas entradas analógicas adicionais para sinais lineares e duas entradas digitais para funções como reset de travamento de alarme, reset de travamento de pico, verificação de calibração, seleção de setpoint de espera e de alarme.
As saídas (até 4) são de relé ou lógicas e são configuráveis.

O instrumento gerencia funções como armazenamento de pico máximo, pico mínimo, valores de pico a pico. Está disponível um opcional, a saída analógica opticamente isolada para retransmissão de valor de entrada ou de valores de pico.

Alarmes:

4 (10) setpoints completamente configuráveis.
Função “fail-safe” [proteção contra falha] selecionável.
Expansão MD8 para substituir saídas 3 e 4, com setpoints 8 adicionais.

Comunicação digital:

O instrumento oferece uma interface serial opcional RS485 2/4 fios / RS232 com protocolo MODBUS RTU para acesso aos parâmetros do instrumento ou a opção Profibus DP (slave).

Configuração:

O procedimento de programação é facilitado por meio da estrutura de menu, com vários níveis de configuração para a busca de dados simples e rápida.

Descrição:

  • Entrada dupla configurável para extensômetro/potenciômetro/sinal linear/TC/RTD
  • Duas entradas analógicas auxiliares
  • Medição diferencial
  • Alta precisão: 0,1% f.s. +1 dígito
  • Alta velocidade de disparo
  • Calibração automática para extensômetro de 6 fios
  • Fonte de alimentação do transmissor e fonte de alimentação da sonda do extensômetro
  • Memória: pico mín., pico máx., pico máx.-pico mín.
  • 3 alarmes configuráveis, função “fail-safe” [proteção contra falha]
  • 2 entradas digitais
  • Até 4 saídas de relé/lógicas
  • Display de 5 dígitos
  • Interface de comunicação serial:
    • Protocolo RS485 MODBUS RTU (opcional)
    • Profibus DP slave (opcional)
  • Saída analógica de retransmissão isolada (opcional)
