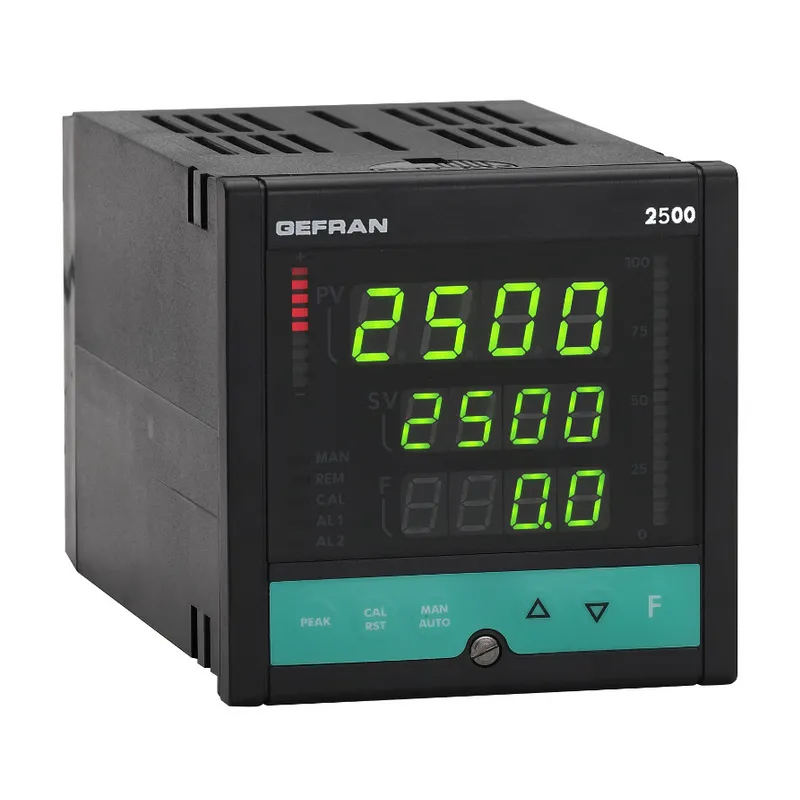

2500 Controlador de elevada performance

Controlador microprocessado de circuito único, formato 96 x 96 (1/4 DIN), adequado para os processos com velocidade de alta variação. Graças a suas funções estendidas e hardware e software configuráveis, ele oferece alta flexibilidade de aplicativos nos sistemas que controlam e monitoram a pressão, força, temperatura e pressão diferencial, bem como pode adquirir até 4 variáveis. Há duas entradas analógicas principais, configuráveis quanto ao extensômetro/potenciômetro/sinal linear/TC/RTD (um dos quais é opcional) e duas entradas analógicas adicionais para sinais lineares (por exemplo, funções remotas de setpoint e entrada de referência de velocidade da linha). Duas saídas analógicas isoladas (uma das quais é opcional) estão disponíveis para controle. A interface do operador, com nível de proteção IP54 (IP65 na proteção frontal), é equipada com teclado com 6 teclas, display triplo de 5 dígitos (um dos quais é bicolor) e dois gráficos de barras com função configurável. Os controles e comandos podem ser enviados a partir do painel frontal ou por meio de 4 entradas digitais que podem receber atribuições de função como reset, calibração, man/auto, loc/rem, espera, levantar/abaixar (função de potenciômetro motorizado), seleção de configuração de parâmetro, seleção de setpoint. Como padrão, o instrumento conta com 4 saídas de relé configuráveis. Configurações estendidas adicionais estão disponíveis com as opções a seguir:

• saída analógica isolada para retransmissão de processo, pico, configuração remota, desvio, setpoint de alarme, valores diferenciais
• expansão com 4 E/S
• Interface de comunicação Modbus RTU
• Interface de comunicação Profibus DP (slave)

Controlador:

Controle PI autoadaptado ou PID de dupla ação (aquecimento/resfriamento), controlador de percentual, controlador de pressão diferencial, autoajuste, autoajuste contínuo ou único, auto/man, loc/rem, gradiente de setpoint, gradiente de potência, limites dinâmicos de potência, 8 conjuntos de parâmetros PID selecionáveis, baseados no nível de setpoint/PV/ desvio ou a partir de entradas digitais.

Alarmes:

4 setpoints de alarme completamente configuráveis.
Função “fail-safe” [proteção contra falha] selecionável.

Funções Matemáticas:

O controlador 2500 permite definir duas relações matemáticas distintas entre as duas entradas analógicas. Os resultados podem ser livremente utilizados como setpoints, setpoints de alarme, saída de controle, etc.

Comunicação Digital:

O instrumento oferece uma interface serial opcional RS458 2/4 fio /RS232 com protocolo MODBUS RTU para acesso aos parâmetros do instrumento.

Configuração:

O procedimento de programação é facilitado por meio de uma estrutura de menu, com vários níveis de configuração para a busca de dados simples e rápida.

Descrição:

• Entrada dupla configurável para extensômetro/potenciômetro/sinal linear/TC/RTD
• Duas entradas analógicas auxiliares
• Medição diferencial
• Alta precisão: 0,1% f.s. + 1 dígito
• Calibração automática para extensômetro de 6 fios
• Fonte de alimentação do transmissor e fonte de alimentação da sonda do extensômetro
• Controles PID com 8 conjuntos de parâmetros selecionáveis
• 4 alarmes configuráveis, função “fail-safe” [proteção contra falha]
• Até 3 saídas analógicas isoladas para controle e retransmissão
• 4 entradas digitais
• 4 saídas de relé com função configurável
• Expansão com 4 entradas e/ou saídas digitais configuráveis
• Interface de comunicação serial:
  • Protocolo RS485/RS 232 MODBUS RTU (opcional)
  • Profibus DP Slave (opcional)
• Painel frontal com três displays de 5 dígitos e dois gráficos de barras
