40A48-96 AC Indicadores/Unidades de alarme configuráveis de tensão/corrente

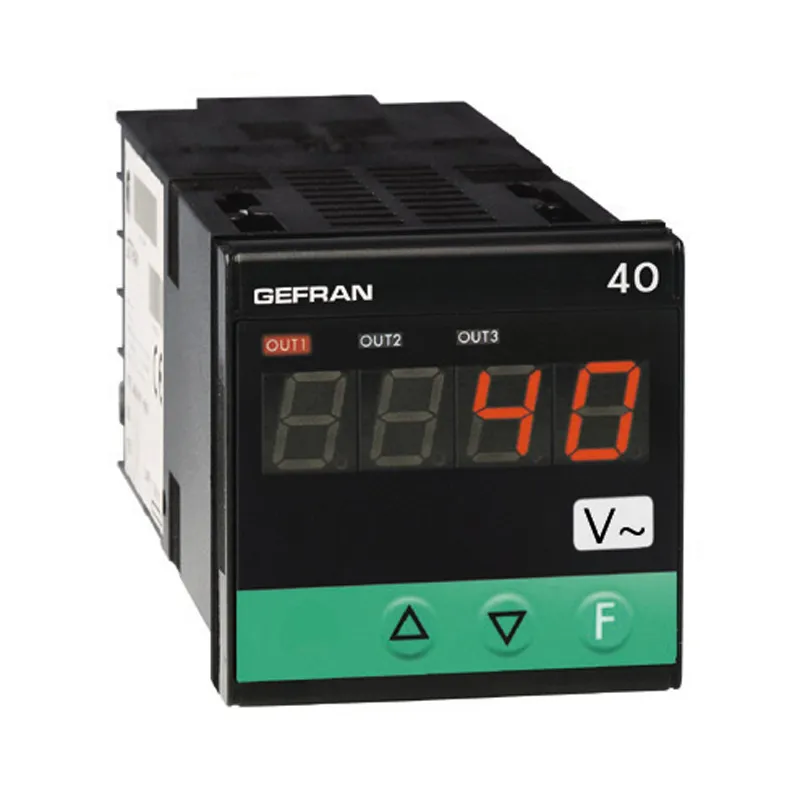

Indicador microprocessado disponível nos formatos 48x48mm (1/16 DIN) e 96x48mm (1/8 DIN) fabricado em tecnologia de montagem sobre superfície (SMT).
Os instrumentos tem frontal em membrana de Lexan (que lhe assegura proteção classe IP65) com 3 teclas, display de 3 dígitos para o formato 48x48mm ou display de 3 / 4 dígitos para o formato 96x48mm, e 3 LEDs indicadores dos estados das saídas.
A seção de entrada de sinal permite a visualização do valor senoidal efetivo corresponde aos seguintes sinais:

• Tensão AC: 0 a 2, 0 a 20, 0 a 200 e 0 a 500Vac
• Corrente AC: 0 a 20, 0 a 50, 0 a 200mAac; 0 a 1, 0 a 5Aac

A seleção é feita usando-se as teclas do frontal e os terminais de entrada adequados. Não é necessário shunt ou adaptador externo.
É disponível uma entrada digital (24Vdc/4mA) para reset, hold, flash, manuseio do pico ou destravamento.
Os instrumentos têm, no máximo, 3 saídas que podem ser relés mecânicos (5A/250V) ou saídas lógicas (0 a 11Vdc).
É disponível uma saída de 4 a 20mA (max. 150W) para retransmissão do sinal medido na entrada.
A saída de retransmissão, a entrada digital e a terceira saída são alternativas no formato 48x48mm. Todas estas opções são simultaneamente disponíveis no formato 96x48mm.
Finalmente, pode ser instalado um triac (como alternativa às duas outras saídas de relé) que pode alimentar cargas resistivas até, no máximo 2,5A a 220V.
A programação do instrumento é facilitada agrupando-se os parâmetros em blocos de funções (CFG para alarme de histerese, Inp para as entradas, Out para as saídas...) e por um menu simplificado de entrada de dados.
A configuração pode ser ainda mais simplificada usando-se um kit de programação para PC composto de um cabo de conexão e um programa orientado por menus que roda debaixo de Windows.
Pode ser usado um código de proteção pessoal por software (proteção por senha) para restringir os níveis de edição e exibição dos parâmetros de configuração.

Descrição:

• Entrada direta de tensão e corrente AC nos terminais do instrumento
• Protegido por código configurável a partir do teclado
• Saída retransmitida como 4 a 20mA
• Até três saídas por relé
• Configurável por link serial
• Etiquetas para customização das unidades físicas medidas
