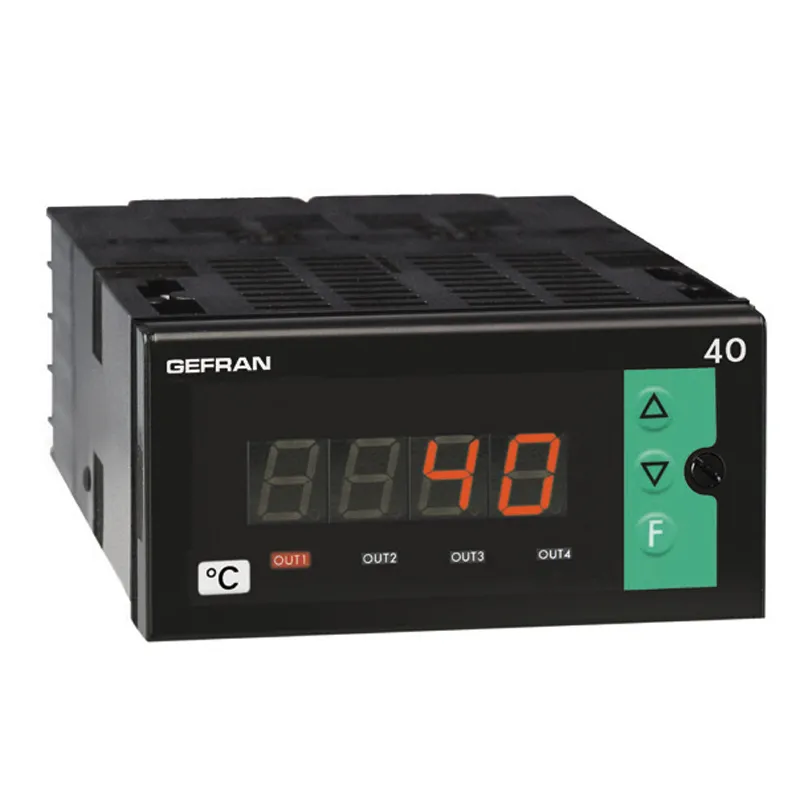

40T96 Indicador configurável/Unidade de alarme

Indicador microprocessado nos formatos 96x48 (1/8 DIN) fabricados por meio de tecnologia de montagem sobre superfície (SMT).
O instrumento conta com uma placa frontal com membrana Lexan (proteção IP65), que tem 3 teclas, um display no formato de 3/4 dígitos e 3 LEDs de indicação para status de saída.
O sinal de entrada pode ser selecionado a partir de uma ampla variedade de sensores:

• Termopares do tipo: J, K, R, S, T, B, E, N, L GOST, U, G, D, C
• Termorresistências Pt100, Pt100J (padrão japonês) com 2 / 3 fios
• Termistores PTC e NTC
• Entradas lineares 0 a 60/12 a 60mV, 0 a 20/4 a 20mA, 0 a 10/2 a 10/0 a 5/1 a 5/0 a 1/0, 2 a 1V

A seleção é efetuada com o uso de teclas na placa frontal.
O instrumento está disponível na versão básica, com duas saídas para relé (2R) e na versão expansível.
Os instrumentos contam com um máximo de 4 saídas que podem ser relés mecânicos (5A,250VCA/30VCC cosφ=1) ou saídas lógicas (0 a 11Vdc).
Está disponível uma entrada digital (24VCC/5mA) (para reset, espera, flash, manuseio de pico e destravamento) e uma saída de 0...10V, 0/4 a 20mA (máx. 500) está disponível para retransmissão do sinal de entrada medido.
Atualmente, estão disponíveis a saída de retransmissão, a entrada digital e a terceira saída.
A opção de comunicação serial (disponível no padrão RS485) possibilita a conexão para a supervisão de sistemas e CLPs com dois protocolos: GEFRAN CENCAL e MODBUS RTU.
Finalmente, é possível ajustar uma TRIAC (como uma alternativa para a saída 1) para acionar cargas resistivas até um máximo de 1A em 240V.

A programação do instrumento é facilitada pelo agrupamento de parâmetros nos blocos de função (CFG para histerese do alarme, Inp para entradas, Out para saídas...) e por meio de um menu simplificado de entrada de dados.

A configuração pode ser simplificada ainda mais com o uso de um kit de programação de PC formado por um cabo de conexão e um programa orientado por menu que é executado no Windows (consulte dados técnicos, sob o código GF_eXpress).

Um código de proteção pessoal por software (proteção por senha), configurável, pode ser utilizado para restringir os níveis de edição e exibição dos parâmetros de configuração.

Descrição:

• Entrada configurável na placa frontal
• Protegido por código pessoal
• Configurável por um link serial
• Fonte de alimentação para transmissor incorporada
• Disponível linearização adaptada de termopares
• Linearização interna para unidades de engenharia
• Etiquetas fornecidas para unidades físicas mais comuns
• Tempo de amostragem e de intervenção de disparo programável entre 15 e 20 ms com resolução entre 4000 e 16000 pontos
• Retransmissão de sinal variável medido
• 4 pontos de disparo completamente configuráveis a partir do teclado
• Linha serial opticamente isolada RS485
• Protocolo: GEFRAN CENCAL ou MODBUS RTU
• Rápida configuração a partir do PC com o pacote GF_eXpress
