800 Controladores

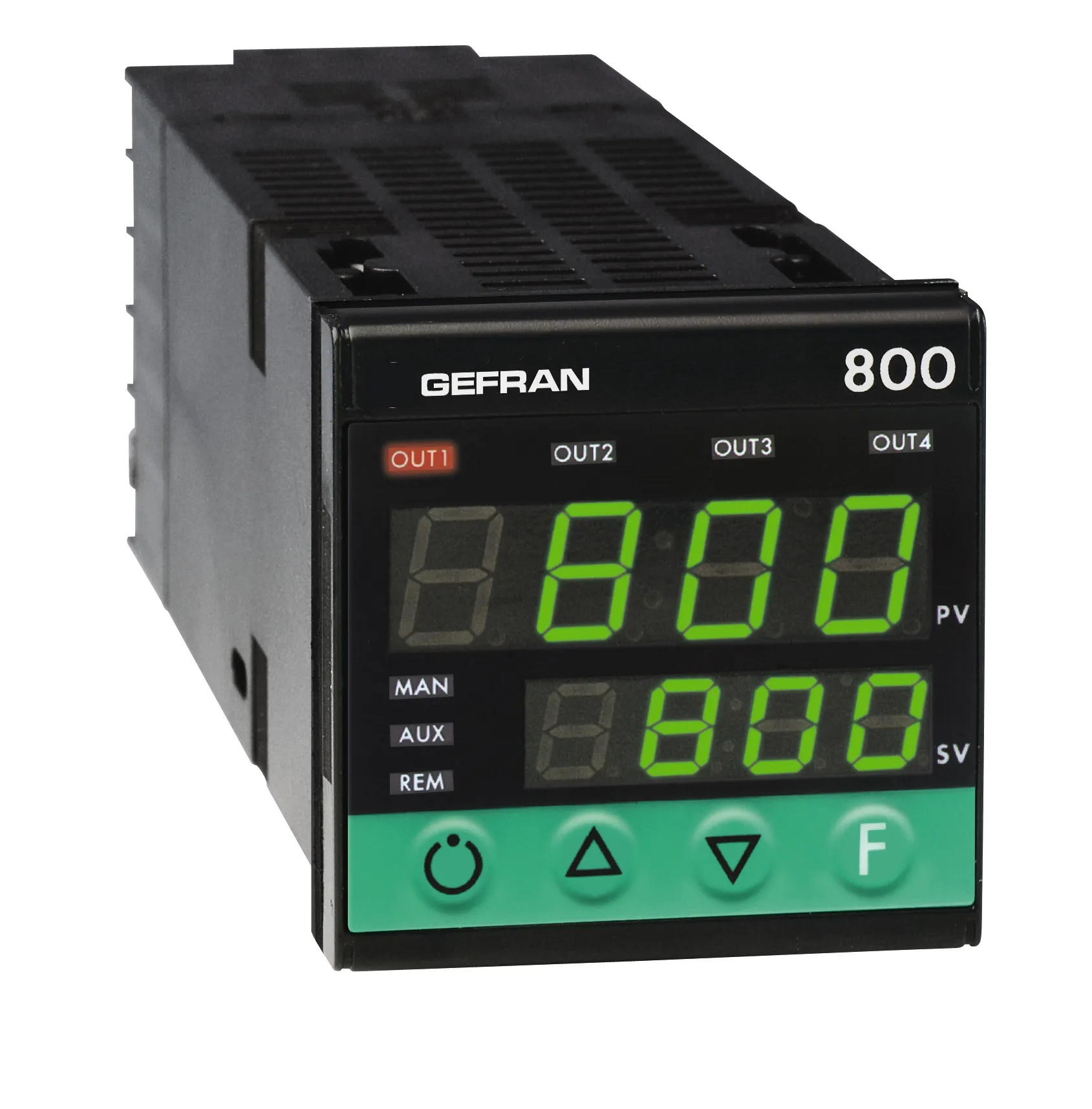

Controlador microprocessado no formato 48x48mm (1/16 DIN) fabricado usando a tecnologia de montagem sobre superfície (SMT). O instrumento oferece uma interface completa ao operador, indicadores protegidos por uma membrana de Lexan que assegura classe de proteção IP65 ao frontal.
O frontal tem 4 teclas, 2 displays com LEDs verdes, cada um com 4 dígitos, 4 LEDs indicadores vermelhos para as 4 saídas lógicas ou relés e 3 LEDs adicionais que são programáveis para indicar os vários estados operacionais do instrumento.
A entrada principal da variável de processo é universal e tem a possibilidade de configurar vários tipos de sensores de entrada: termopares tipo J, K, R, S, T, B, E, N, Ni-Ni18Mo, L; termoresistência Pt100 de 3 fios; termistor PTC; sinais lineares de 0 a 50mV, 10 a 50mV, 2 a 10V, 0 a 10V, 0 a 20mA, 4 a 20mA, e potenciômetro, todos com a possibilidade de linearização customizada, que pode ser definida pelas teclas do frontal.
O tipo de entrada é selecionado a partir das teclas do frontal e não são requeridos shunts externos ou adaptadores. É disponível, também, uma segunda entrada auxiliar analógica isolada que também pode ser configurada para entrada linear (0 a 10V, 2 a 10V, 0 a 20mA e 4 a 20mA), para setpoint remoto, potenciômetro ou transformador de corrente.
A função de entrada auxiliar é completamente configurável, incluindo a possibilidade de linearização customizada. É possível configurar as 2 entradas digitais isoladas disponíveis para seleção de até 4 setpoints locais; partida, parada e reset do timer interno; funções Auto/Man, Loc/Rem; reset das memórias de alarme e função de retenção da entrada. O instrumento pode ter até 4 saídas por relés (3A/250V) ou lógicas (12Vdc, 20mA) e até 2 saídas analógicas isoladas de tensão ou corrente.
A função de cada saída é completamente configurável pelo frontal.
As funções disponíveis incluem: saída de controle, saída de alarme, temporizador, repetição da entrada digital, retransmissão do valor de processo, setpoints, desvio, setpoint do alarme ou valor lido na comunicação digital.
É disponível uma saída adicional isolada (10 ou 24Vdc, 30mA máx.) para alimentar transmissores ou potenciômetros externos.
A porta opcional de comunicação serial pode ser um loop de corrente, RS232 ou RS485 com protocolo Gefran (Cencal) e Modbus.
Utilizando-se estes protocolos pode-se escrever sobre quaisquer parâmetros do instrumento.
Todos os procedimentos de programação do instrumento são facilitados pelo grupamento dos parâmetros em blocos funcionais (CFG para os parâmetros de controle, Inp para as entradas, Out para as saídas, etc.) e pela possibilidade de selecionar um menu simplificado por entrar nos parâmetros mais freqüentemente usados.
Para simplificar a configuração ainda mais, é disponível um kit de programação para PC que inclui um programa de configuração orientado a menus para o Windows e o cabo necessário para conectar o instrumento.

Descrição:

• Entrada universal configurável pelo frontal
• Precisão de 0,2% do fim de escala
• Duas saídas de controle: relé, lógica ou analógica com função de Aquecimento/ Resfriamento
• 3 alarmes configuráveis
• 2 saídas analógicas
• 2 entradas digitais com função configurável
• Entrada auxiliar para TC ou setpoint remoto
• Alarme para resistência aberto ou sonda em curto
• Self-tuning e Auto-tuning, Soft-start, Man/Auto, Transferência sem Impacto (bumpless), Setpoint Local/Remoto
• Ajuste multifuncional, ajuste da rampa e timer
