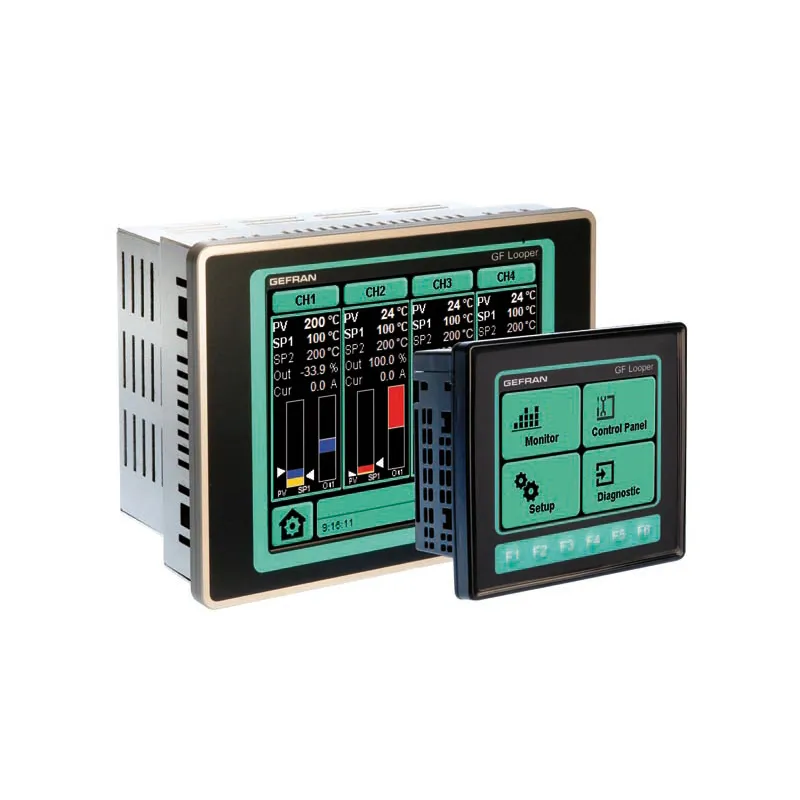

GF_LOOPER Controlador PID de 16 zonas, placa I/O externa (GFXTermo ou GilogikII)
GF_LOOPER é uma série avançada de controladores de multiexecução, oferecidos em configurações de 16 zonas, com funções completas e fáceis de usar para uma variedade de aplicativos. A interface do operador está baseada em uma tela sensível ao toque, colorida, LCD TFT, de 3,5” e 5,7”, desenhada para o uso bastante simples.
O trabalho e a configuração das páginas são identificados por meio de teclas com ícones intuitivos que oferecem acesso imediato às funções selecionadas. Os níveis de senha predefinidos, compatíveis com a permissão do operador, garantem acesso controlado às funções.
As páginas de supervisão oferecem uma visão completa das zonas, cada uma com seu próprio PV, SP, potência de saída e níveis principais de estado de alarmes. Todas as zonas de controle podem ser ligadas ou desligadas com um único botão, bem como todos os setpoints podem ser simultaneamente alterados com o mesmo valor de incremento/decremento com as duas teclas para cima/baixo.
Ao selecionar a página de uma zona única é exibido o status de todos os respectivos parâmetros, com PV e SP em diferentes cores e um gráfico de barras para indicação intuitiva de turnos e do % de potência.
Um ícone sinaliza, constantemente, o status da zona e qualquer condição de falha, como uma interrupção de entrada, curto-circuito, interrupção parcial ou total de carga.
Caso o nível de senha seja compatível, o status de SP, limites de alarme, status AUTOmático/MANual podem ser alterados e a zona ligada/desligada a partir desta página. As diversas páginas podem ser selecionadas diretamente a partir da tela sensível ao toque e, com o modelo de 3,5”, também com as 6 teclas mecânicas .
A capacidade de nomear e salvar instruções inteiras de parâmetros de trabalho, para todas as zonas, oferece gerenciamento rápido e simples da configuração do dispositivo para os vários processos e garante uma operação sem erros, em todos os momentos.
Os alarmes são exibidos em telas específicas, com mensagens claras, e podem ser reconhecidos e submetidos ao reset com as teclas. Cinco senhas são fornecidas para diferentes níveis de proteção, variando de proteção máxima (permitindo somente que o setpoint ativo seja alterado) até um nível que oferece acesso a todos os parâmetros.
A página de armazenamento de dados permite salvar parâmetros de trabalho e parâmetros de configuração de hardware em arquivos separados. Salvar os parâmetros de configuração simplifica a substituição de um módulo de E/S em aplicações de câmaras quentes.
A página de exibição de tendência exibe a tendência das variáveis controladas, com várias cores e capacidade de ampliar o zoom na duração dos gráficos, com o intervalo de amostragem configurável e dados salvos no dispositivo USB, no formato CSV. Para mais flexibilidade, GF_LOOPER oferece uma função de relógio/calendário que alterna em todas as zonas ligadas/desligadas nos horários e nos dias da semana pré-configurados. Os diferentes tipos de controle podem ser selecionados por zona, a partir de um simples ON/OFF para estabelecer precisamente o controle de aquecimento/resfriamento com PID duplo individual.
A seleção de parâmetros ideais de controle, para cada zona, é facilitado pelas funções de autoajuste e ajuste automático, ativadas pelas teclas. O diagnóstico do GF_LOOPER sempre exibe qualquer condição crítica de processo, como entradas interrompidas ou curtos-circuitos, bem como interrupção do sinal total ou carga parcial com alarmes em vídeo e saídas físicas.
O controle da comunicação em série Modbus RTU sinaliza qualquer interrupção de comunicação.
O GF_LOOPER interconecta outros sistemas de controle, sistemas de armazenamento de dados e supervisão por meio de Ethernet, RS485 e portas USB.
Protocolos disponíveis: Modbus RTU (mestre), Modbus TCP, Profibus DP.
As seguintes funções podem ser ativadas para aplicativos específicos com câmaras quentes: soft-start, controle com rápido acionamento no modo de disparo “burst firing” para relés estáticos e diagnósticos específicos para detectar variações indesejadas na fonte de alimentação em pausas de entrada, com capacidade para continuar com a fonte de alimentação média calculada durante os últimos 5 minutos de operação. A opção de arquitetura de controle distribuída torna o GF_LOOPER uma solução confiável, flexível e adaptável a equipamentos de diferentes tamanhos e com diferentes requisitos de desempenho e modularidade.
Controlador:
Algoritmos avançados de controle oferecem excelente gerenciamento das variáveis do processo.
Há vários tipos de controle possíveis: ON/OFF, P, PI, PID, somente para aquecimento ou resfriamento e aquecimento+resfriamento. Ademais, o resfriamento pode ser configurado por meio da especificação do fluido utilizado: ar, óleo, água. O cálculo dos melhores parâmetros de processo é extremamente rápido e eficiente graças ao uso de procedimentos sofisticados de ajuste automático. O uso do ajuste avançado permite verificar os melhores parâmetros de PID sob todas as condições.
Alarmes:
Dois limites de alarme (mínimo e máximo) para cada zona. Para cada alarme, é possível selecionar:
- a variável de controle para a respectiva atribuição
- valor de limite
- valor de histerese
- 5 propriedades (com travamento, desabilitado ao ligar, desvio/simétrico, absoluto/relativo, direto/inverso).
É possível configurar os alarmes LBA, HB, SBR; a existência de alarme é exibida na tela pelos LEDs.
Descrição:
- Telas gráficas coloridas, TFT, 3,5” e 5,7”, tela sensível ao toque
- Programação simplificada com teclados numéricos e alfanuméricos, conferências (tiques), mensagens diretas e completas e ícones
- Arquiteturas de controle distribuídas
- Seleção flexível de módulos de entrada/saída nas séries “Geflex” e “Gilogik II” Gefran
- Aplicativos pré-carregados de 4 a 16 zonas de controle
- Operação com estado duplo de pré-impressão de setpoint e compartilhamento acima/abaixo para todos os setpoints
- Páginas compartilhadas para supervisões de zonas múltiplas e páginas únicas para cada zona
- Gráfico de barras para % de potência de saída e desvio
- Gerenciamento de alarmes ativos e histórico
- Armazenamento de instruções e parâmetros de configuração no dispositivo USB
- Funções incluindo autoajuste, soft-start, diagnóstico de sensor, diagnóstico de atuador estático
- Linhas de comunicação em Ethernet, Modbus TCP
- Aquisição e registro de dados
- Tendência on-line de variáveis e setpoints, com canais e zoom selecionáveis
