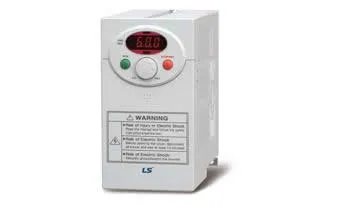

Inversor de Frequência iC5

Abaixo segue as principais especificações do Inversor de Frequência iC5, para maiores informações, por favor, consultar Downloads em nosso site:

- Fabricante: LS (LG Industrial Systems)
- País de Origem: Coréia do Sul
- Garantia: 1 ano

- Filtro EMC: classe A (Optional)
- V/f ou Sensorless selecinável
- Sintonização automática: Auto ajuste de parâmetros do motor
- 150% de torque à 0.5Hz
- Freq. de saída de 0.1 ~ 400Hz
- Frequência portadora 1 ~ 15kHz
- Entrada analógica de 0 ~ 10VDC
- Proteção IP20
- Seleção manual/aut. para torque boost
- Potenciômetro integrado
- Entrada selecionável - PNP/NPN
- Hitórico de falhas: 5 últimas falhas
- Controle avançado de PID
- Operação Up-Down e 3 fios
- Comunicação Modbus RTU (opcional)
- 8 I/Os programáveis
- Unidade para cópia de parâmetros
- Monitoração e parametrização via software Drive View 3,3

Potência do motor:
- [HP]: de 0,5 a 3
- [kW]: de 0,4 a 2,2

Taxa de saída:
- Capacidade Nominal [kVA]: de 0,95 a 4,5
- Corrente [A]: de 2,5 a 12
- Tensão [V]: Trifásico, 200 ~ 230V
- Frequência [Hz]: 0,1 ~ 400Hz

Taxa de entrada:
- Tensão [V]: Monofásico, 200 ~ 230V (±10%)
- Frequência [Hz]: 50 ~ 60Hz (±5%)
- Corrente [A]: de 5,5 a 21,6

Especificações de Controle:
- Método de controle: V/f, Compensação de escorregamento, Controle vetorial sensorless
de controle
- Resolução de veloc de ref.: Comando digital: 0.01Hz / Referência analógica: 0.06Hz (Max freq., 60Hz)
- Precisão da frequência: Comando digital: 0.01% da freq. Máx. de saída. / Comando de sinal analóg. da 0.1% da freq. Max. de saída
- Características de V/f: Quadrático, V/f definido pelo usuário
- Capacidade de sobrecarga: 150% por 1 minuto
- Torque Boost :Auto e manual torque boost

Operação:
- Display: 2 teclas, LED 7 segmentos com 3 dígitos e potenciômetro
- Método de operação: Teclado / Terminal / Comunicação
- Ajuste de frequência: Analog: 0 à 10V / 0 à 20mA / Potenciômetro / Digital: Teclado
- Características de operação: Controle PI / Operação Up-Down / Operation à três fios

Sinal de entrada:
- Terminal de multi-função: PNP / NPN selecionável
- (P1 ~ P5): 5 pontos (programáveis)

Sinal de saída:
- Relé de multi-função e coletor aberto: Saída para falhas e status da saída do inversor (N.a., N.f.) até 250VAC, 0.3A / até 30VCC 1A 24VCC (Até 50mA)
- Saída analógica: 0 à 10VCC (até 10mA): frequência / corrente / tensão / tensão CC selecionável

Proteção:
- Trip: Sobretensão / Subtensão / Sobrecorrente / falha de aterramento / Sobrecarga / Aquecimento /
Condensação/ disparo por sobrecarga / Saída da fase aberta / Perda no comando da frequência/ Falha no hardware/ etc.
- Alarmes: Prevenção de stall, sobrecarga

- Grau de proteção: IP20

Opções:
-Comunicação, Unidade de cópia: Modbus RTU, Unidade de cópia de parâmetros

Certificados Internacionais:
- RoHS
- CE
- QA
