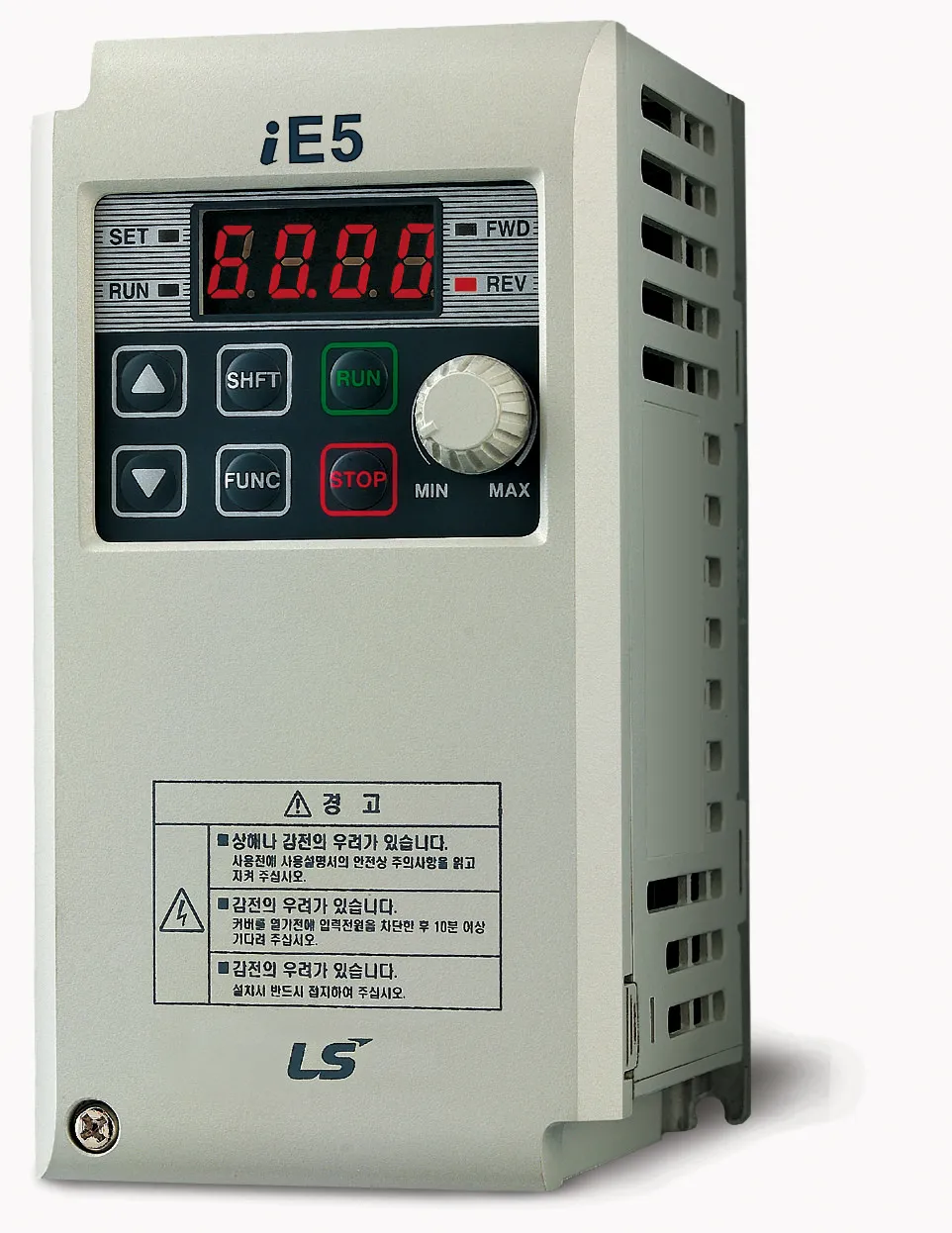

Inversor de Frequência iE5

Abaixo segue as principais especificações do Inversor de Frequência iE5, para maiores informações, por favor, consultar Downloads em nosso site:

- Fabricante: LS (LG Industrial Systems)
- País de Origem: Coréia do Sul
- Garantia: 1 ano

- Controle V/f
- Frequência de saída: 0,1 ~ 200Hz
- Frequência portadora: 1 ~ 10KHz
- Histórico de falhas: Últimas 3 Falhas
- Proteção IP20
- Comunicação integrada RS485 (Modbus RTU) opcional
- Frenagem por injeção de CC
- Torque Boost - Manual / Automático
- Sinal de entrada selecionável PNP/NPN
- Controle PI integrado
- Operação Up-Down
- Restart automático após perda de energia
- Potenciômetro integrado
- Unidade de cópia de parâmetros
- Monitoração e parametrização via software Drive View 3,3

Potência do motor:
- [HP]: de 0,13 a 0,5
- [kW]: de 0,1 a 0,4

Taxa de saída:
- Capacidade Nominal [kVA]: de 0,3 a 1,14
- Corrente [A]: de 0,8 a 3,0
- Tensão [V]: Trifásico, 200 ~ 230V
- Frequência [Hz]: 0,1 ~ 200Hz

Taxa de entrada:
- Tensão [V]: Monofásico, 200 ~ 230V (±10%) / Trifásico, 200 ~ 230V (±10%)
- Frequência [Hz]: 50 ~ 60Hz (±5%)
- Corrente [A]: de 2,0 a 3,5

Especificações de Controle:
- Método de controle: V/f, Compensação de escorregamento
- Resolução de veloc de ref.: Comando digital: 0,01Hz / Referência analógica: 0,1Hz (Max freq., 60Hz)
- Precisão da frequência: Comando digital: 0,01% da freq. Máx. de saída. / Comando de sinal analóg.: 0,1% da freq. Máx. de saída.
- Características de V/f: Linear, V/f quadrático
- Capacidade de sobrecarga: 150% por 1 minuto
- Torque Boost: Auto e manual torque boost

Operação:
- Display: 4 dígitos, LED 7 segmentos
- Método de operação: Teclado / Terminal / Comunicação
- Ajuste de frequência: Analog: 0 à 10V / 0 à 20mA / Potenciômetro / Digital: Teclado
- Características de operação: Controle PI / Operação Up-Down / Operation à três fios

Sinal de entrada:
- Terminal de multi-função: PNP / NPN selecionável
- (P1 ~ P5): 5 pontos (programáveis)

Sinal de saída:
- Relé de multi-função: Saída para falhas e status da saída do inversor / (N.a., N.f.) até 250VAC, 0.3A / até 30VCC 1A
- Saída analógica: 0 à 10VCC (até 10mA): frequência / corrente / tensão / tensão CC selecionável

Proteção:
- Trip: Sobretensão / Subtensão / Sobrecorrente / falha de aterramento / Sobrecarga / Aquecimento /
Condensação/ Saída da fase aberta / Perda no comando da frequência/ Falha no hardware/ etc.
- Alarmes: Prevenção de stall

- Grau de proteção: IP20

Opções:
- Comunicação, Unidade de cópia: RS485(Modbus RTU), Unidade de cópia de parâmetros

Certificados Internacionais:
- RoHS
- CE
- QA
