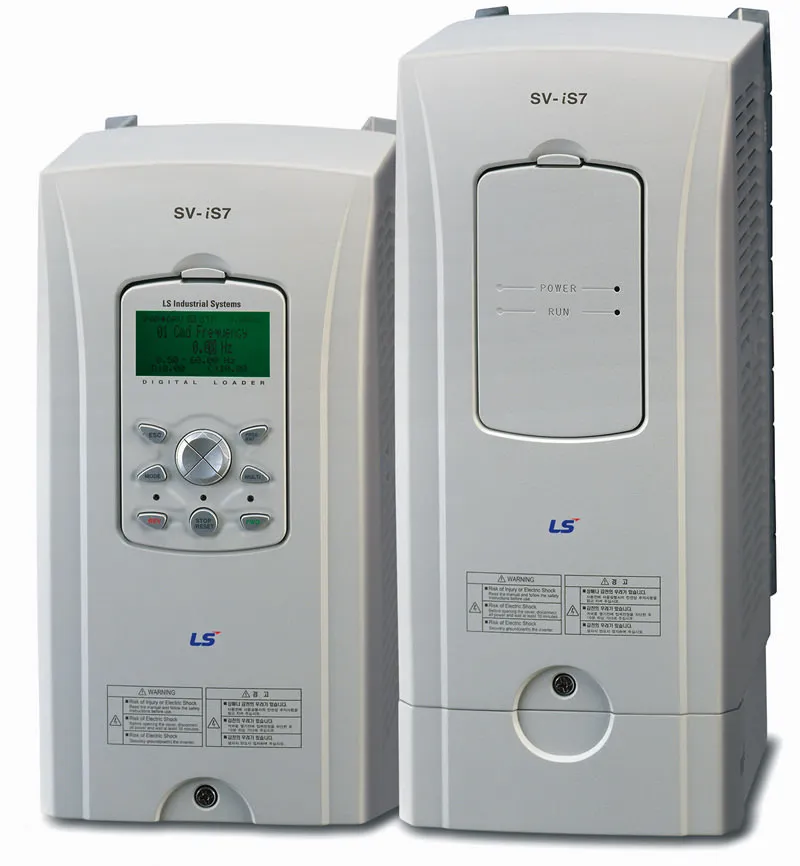

Inversor de Frequência iS7

Abaixo segue as principais especificações do Inversor de Frequência iS7, para maiores informações, por favor, consultar Downloads em nosso site:

- Fabricante: LS (LG Industrial Systems)
- País de Origem: Coréia do Sul
- Garantia: 1 ano

- Dualidade de potências: TC(Torque Constante) / TV (Torque Variável)
- Controle selecionável V/f, V/f+PG, Vectorial Sensorless, Vectorial
- Disponível software para aplicações de bobinamento (WEB S/W)
- Proteção contra distorção eletrônica excessiva :
- Disponível Filtro EMC integrado até 22kW[30HP]
- Redução de harmônicas e melhoria no fator de potência:
- Disponível Reator CC integrado até 220kW[300HP]
- Proteção contra poeira e produtos não condutores :
- Disponível proteção IP54/UL Tipo 12 até 22kW[30HP]
- Transistor de frenagem dinâmico integrado até 22kW[30HP]
- Fácil de manusear:
- Amplo teclado LCD gráfico com 7 idiomas disponíveis
- Modo de Partida Fácil para ser implementado rapidamente
- Permite grupo Usuário & Macro
- Tecla ?Multi? para facilitar o acesso a diversas função
- Unidade de cópia de parâmetros:
- Download e Upload de parâmetros de até 5 inversores diferentes
- Conversor USB para serial RS485
- Aberto para diversos tipos de comunicação:
- RS485 integrada(LS Bus / Modbus RTU) como padrão
- DeviceNet, Profibus-DP, Ethernet(Ethernet/IP, Modbus TCP), CANopen, LonWorks, CC-Link, Rnet como opcional
- Cartão de CLP opcional(Controlador Lógico Programável):
- Armazenamento de programas de forma permanente na memória EEPROM
- Máx. 14 entradas e 7 saídas digitais
- RTC(Relógio de Tempo Real)
- Cartões opcionais para Encoder
- Trem de pulsos de referência
- Saída de tensão isolada do encoder 5/12/15/24V
- Suporta Pulo Z para controle de posição
- Cartão de Sincronismo de velocidade e posição
- Cartão opcional para expansão de Entrada/Saída
- Máx. 11 entradas e 6 saídas digitais
- Máx. 6 entradas e 6 saídas analógicas para o controle de WEB
- Monitoração e parametrização via software Drive View 7

Para o modelo: SV___iS7-2
Potência do motor:
- [HP]: de 1 a 100
- [kW]: de 0,75 a 75
Taxa de saída:
- Capacidade Nominal [kVA]: de 1,9 a 116
- Corrente (TC) [A]: de 5 a 288
- Corrente (TV) [A]: de 8 a 345
- Tensão [V]: Trifásico, 200 ~ 230V
- Frequência [Hz]: 0,1 ~ 400 Hz (Controle vetorial sensorless-1: 0,1 ~ 300Hz, Controle vetorial sensorless-2 e Controle vetorial: 0,1 ~ 120Hz)
Taxa de entrada:
-Tensão [V]: Trifásico, 200 ~ 230V (-15% ~ +10%)
- Frequência [Hz]: 50 ~ 60Hz (±5%)
- Corrente (TC) [A]: de 4,3 a 305
- Corrente (TV) [A]: de 6,8 a 362

Para o modelo: SV___iS7-4
Potência do motor:
- [HP]: de 1 a 500
- [kW]: de 0,75 a 375
Taxa de saída:
- Capacidade Nominal [kVA]: de 1,9 a 557
- Corrente (TC) [A]: de 2,5 a 731
- Corrente (TV) [A]: de 4 a 877
- Tensão [V]: Trifásico, 380 ~ 480V
- Frequência [Hz]: 0,1 ~ 400 Hz (Controle vetorial sensorless-1: 0,1 ~ 300Hz, Controle vetorial sensorless-2 e Controle vetorial: 0,1 ~ 120Hz)
Taxa de entrada:
-Tensão [V]: Trifásico, 380 ~ 480V (-15% ~ +10%)
- Frequência [Hz]: 50 ~ 60Hz (±5%)
- Corrente (TC) [A]: de 2,2 a 798
- Corrente (TV) [A]: de 3,7 a 948

Especificações de Controle:
- Método de controle: V/f, Compensação de escorregamento, Controle vetorial sensorless-1, Controle Vetorial sensorless-2, Controle vetorial
- Resolução de veloc de ref.: Comando digital: 0.01Hz / Referência analógica: 0.06Hz (Máx freq., 60Hz)
- Precisão da frequência: Comando digital: 0.01% de freq. Máx. de saída. / Comando de sinal analóg de 0.1% da freq. Máx. de saída
- Características de V/f: Linear, quadrático, V/f definido pelo usuário
- Capacidade de sobrecarga: TC (Torque Constante): 150% por 1 minuto, TV (Torque Variável): 110% por 1 minuto
- Torque Boost: Torque boost manual/automático

Operação:
-Display: 11 teclas e LCD (Cristal Líquido) de 128 x 64 COG (disponível em 7 Idiomas)
- Método de operação: Teclado / Terminal / Comunicação serial
- Ajuste de frequência: Analógica: 0 à 10V, -10 à 10V, 0 à 20mA / Digital: Teclado
- Características de operação: Controle PID, Up/Down, Trifilar (3 Fios), Frenagem por CC, Limite de freq., Segunda função, Compensação de escorregamento,
Prevenção de giro reverso, Restart automático, By-pass do inversor, Auto ajuste, Flying Start (partida c/ motor rodando
Acumulação de energia cinética (KEB), Frenagem de potência (Power Braking), Frenagem de fluxo, Baixas fugas, MMC, Fácil start

Sinal de entrada:
- Borne multi-função: Selecionável PNP/NPN
- (P1 ~ P8): 8 pontos programáveis

Sinal de saída:
-Borne de relé multi-função: Saída de falha e estado / (N.a., N.f.) até 250VAC, 1A / até 30VCC 1A
- Borne de coletor aberto multi-função: de saída do inversor / 24VCC (Até 50mA)
- Saída analógicas: 0 à 10VCC (até 10mA): frequência / corrente / tensão / selecionável tensão CC da rede

Proteção:
- TRIP: Sobretensão / Subtensão / Sobrecorrente / falha de aterramento / Aquec. do inversor/ Aquec. do motor / Saída de fase aberta / Falha de Pré-PID
Sobrecarga no inversor / Disp. por sobrecarga / Erro de comunic. / Perda no comando da freq./ Falha no hardware/ falha na vent./Erro de frenag. etc.
- Alarmes: Prevenção de stall, Sobrecarga, Baixa carga, Erro de conexão do encoder
Perda de comando do teclado, Perda do comando de velocidade

- Grau de proteção: IP00(30~75kW, 200V/90~375kW, 400V), IP21(0,75~22kW, 200V/0,75~75kW, 400V), IP54/UL Tipo 12(0,75~22kW, 200V/400V; Opcional)

Opções:
- Teclado LCD
- Placas de expansão de entrada/saída
- Placa para sincronismo de velocidade e posição
- Placa de Encoder interface
- Placa de CLP
- Cabo remoto (2m, 3m)
- Placa de Comunicação: DeviceNet, Profibus-DP, Ethernet(Ethernet/IP, Modbus TCP), LonWorks, CC-Link, CANopen, Rnet
- Kit, Unidade de cópia de parâmetros
- Kit de conduite para UL Tipo 1 (NEMA 1)*
- Kit de montagem em flange

Certificados Internacionais:
- RoHS
- CE
- QA
